Sloten / Beveiliging

Euchner MGB

3D

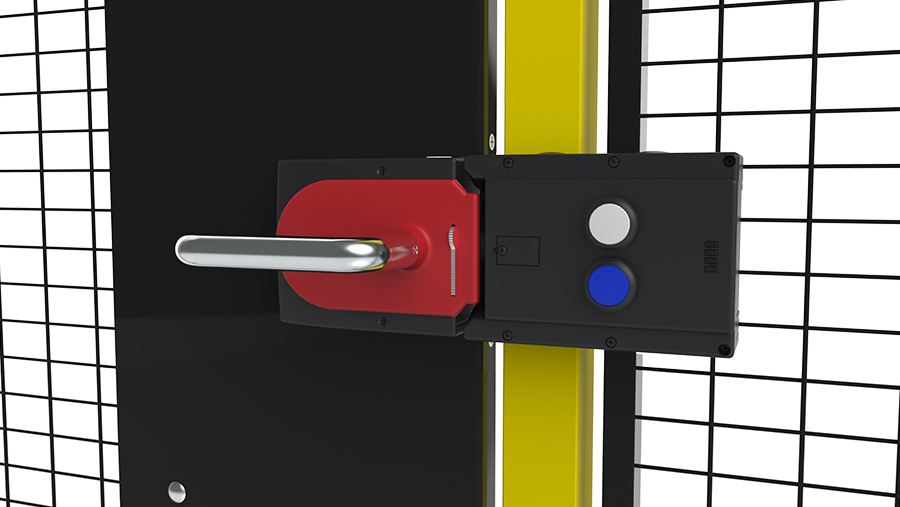

Het MGB (Multifunctional Gate Box) is een uniek koppelings- en beveiligingssysteem voor de bescherming van veiligheidsdeuren op machines en systemen. Vier LED-lampen geven informatie over de status van het slot.

Vraag hier uw offerte aan

Modellen

CAD Artikel Omschrijving
B-135 Euchner MGB-L1H-ARA-R-121061 mechanisch slot, links / rechts, twee drukknoppen
1 1
B-136 Euchner, noodontgrendelingshandvat MGB 100465
1 1
B-143 Cable 5m, M12, 8-pol
B-300 Telemecanique, XCS TE7311, plastic, Locking w/o 24 VDC, cont 2NC
1
B-301 Telemecanique, XCS A701, metal, No Lock, cont 2NC+1NO
1
B-302 Telemecanique, XCS E7311, metal, Locking w/o 24 VDC, cont 2NC+1NO
1 1
B-303 Telemecanique, XCS TA791, plastic, No Lock, cont 2NC+1NO
1
B-500 Guardmaster, TLS2-GD2, plastic, Locking with 24 VDC, cont 3NC+2NO
1 1
B-501 Guardmaster, Trojan 5, plastic, No lock, cont 2NC+1NO (incl. key)
1 1
B-504 Allen-Bradley cable l=5m 8-pin on M12 socket
B-505 Allen-Bradley cable l=20m 8-pin on M12 socket
1
B-507 SensaGuard II 25x88 non-contact unique coded, incl actuator, 0,2m ca
1 1
B-508 Guardmaster TLS-ZL GD2 24VDC, power to lock
1 1
B-509 Guardmaster TLS-ZR GD2 24VDC, power to release
1 1
B-610 Siemens 3SE5 112-0QV10, metal, no lock, cont 2NC+1NO
1 1
B-611 Siemens, 3SE5 232-0QV40, plastic, No lock, cont 2NC+1NO
1 1
B-612 Siemens 3SE5 312-0SB11, metal, locking with 24VDC,cont 2NC+1NO,2NC+1NO
1 1
B-613 Siemens 3SE5 312-0SD11, metal, release 24 VDC, cont 2NC+1NO,2NC+1NO
1 1
B-614 Siemens 3SE5 312-1SG11, metal, release 24 VDC, kont 2NC+1NO, 2NC+1NO
1 1
B-615 Siemens safety switch 3SE6 RFID non-contact, incl actuator, M12 connec
1
B-618 Siemens 3SE6315-0BB01 RFID non-contact, 25x91mm, multicode
1
N-1-01 Euchner 016849, (straight)
1
N-3-01 Telemecanique XCS Z01, wide (straight)
1
N-3-02 Telemecanique XCS Z02, wide (angled)
1
N-3-03 Telemecanique XCS Z11, slim (straight)
1
N-3-04 Telemecanique XCS Z15, slim (angled)
1
N-6-03 Siemens 3SX3 207, smal (straight, long)
N-6-12 Siemens 3SE5 000-0AV02, vertical mountig, angled key
1 1
N-6-13 Siemens 3SE5 000-0AV03, horizont. assemble, angled
1 1

Downloads

Euchner MGB

Productinformatie

X-Guard Sloten

Productinformatie

X-Guard

Brochure

X-Guard Technical

Brochure

Technische specificaties

Het MGB (Multifunctional Gate Box) is een uniek koppelings- en beveiligingssysteem voor de bescherming van veiligheidsdeuren op machines en systemen. Vier LED-lampen geven informatie over de status van het slot.



Het slot heeft een intelligente pal waarvan de positie wordt waargenomen door een RFID-transponder die een unieke code heeft. Manipulatie is daarom onmogelijk, waardoor het MGB-slot in de hoogste veiligheidscategorie 4/PLe valt, volgens de EN ISO 13849-1 / SIL 3 van de EN 62061 norm.

Onder de kap bevindt zich een mechanisch ontsluitingssysteem dat het mogelijk maakt om het slot te openen in geval van een stroomonderbreking. Het Euchner MGB-slot heeft een mechanische deurstop in de metalen behuizing en markeringen voor het eenvoudig aanpassen van de handgreep-module. De handgreep is vervaardigd van sterk en goed gevormd metaal. Verder kan de handgreep worden aangepast aan de betreffende installatie door hem te draaien in hoeken van 90 graden. Het handvat voor noodontgrendeling aan de binnenzijde helpt werknemers die per abuis in de gevarenzone zijn achtergebleven. Zodra de noodontgrendeling is geactiveerd gaat de deur onmiddellijk open en wordt de machine uitgeschakeld.

Gedurende onderhoudswerkzaamheden binnen de gevarenzone kan de slotschoot worden afgeschermd om te voorkomen dat de deur in het slot valt. Op het sluitwerk is ook nog ruimte voor drie hangsloten.
