Gaaswanden
X-Guard gaaspanelen zijn er in twee maten gaas; Premium 50x20 en Classic 50x30 mm. De veiligheidsafstand bepaalt de benodigde maaswijdte. De Classic 50x30 mesh vereist een minimale afstand van 200 mm terwijl de Premium 50x20 slechts 120 mm nodig heeft.
Hoogte 750 mm
| CAD | Artikel | Hoogte x breedte (mm) | Maaswijdte | |
|---|---|---|---|---|
|
|

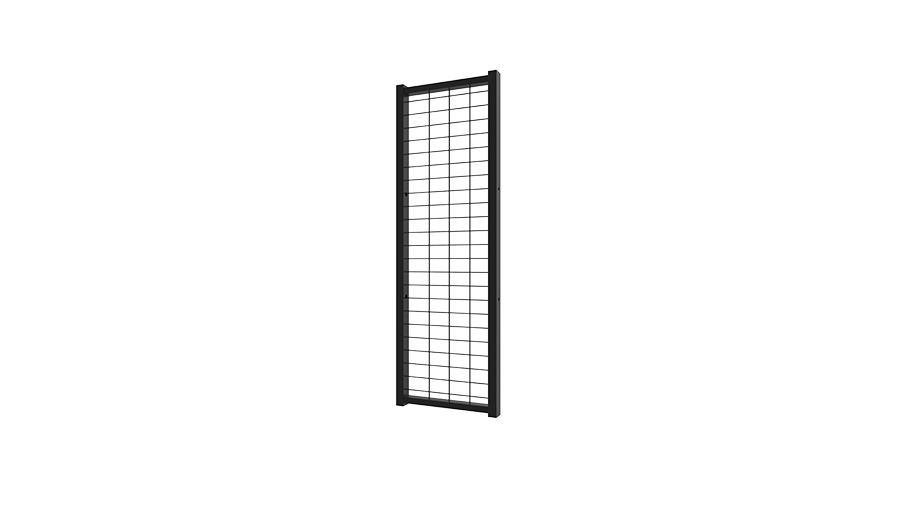

W322-075025 | 750x250 | 50x30 |
1
|
|
|
W322-075040 | 750x400 | 50x30 |
|
|
|
W322-075050 | 750x500 | 50x30 |
|
|
|
W322-075060 | 750x600 | 50x30 |
|
|
|
W322-075070 | 750x700 | 50x30 |
|
|
|
W322-075080 | 750x800 | 50x30 |
|
|
|
W322-075090 | 750x900 | 50x30 |
|
|
|
W322-075100 | 750x1000 | 50x30 |
|
|
|
W322-075110 | 750x1100 | 50x30 |
|
|
|
W322-075120 | 750x1200 | 50x30 |
|
|
|
W322-075130 | 750x1300 | 50x30 |
|
|
|
W322-075140 | 750x1400 | 50x30 |
|
|
|
W322-075150 | 750x1500 | 50x30 |
|
Hoogte 1300 mm
| CAD | Artikel | Hoogte x breedte (mm) | Maaswijdte | |
|---|---|---|---|---|
|
|
W322-130025 | 1300x250 | 50x30 |
|
|
|
W322-130040 | 1300x400 | 50x30 |
|
|
|
W322-130050 | 1300x500 | 50x30 |
|
|
|
W322-130060 | 1300x600 | 50x30 |
|
|
|
W322-130070 | 1300x700 | 50x30 |
|
|
|
W322-130080 | 1300x800 | 50x30 |
|
|
|
W322-130090 | 1300x900 | 50x30 |
|
|
|
W322-130100 | 1300x1000 | 50x30 |
|
|
|
W322-130110 | 1300x1100 | 50x30 |
|
|
|
W322-130120 | 1300x1200 | 50x30 |
|
|
|
W322-130130 | 1300x1300 | 50x30 |
|
|
|
W322-130140 | 1300x1400 | 50x30 |
|
|
|
W322-130150 | 1300x1500 | 50x30 |
|
|
|

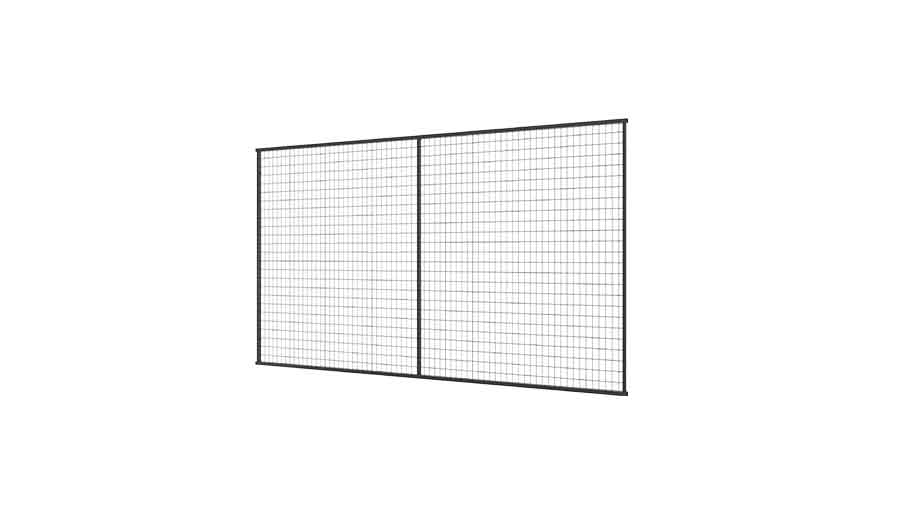

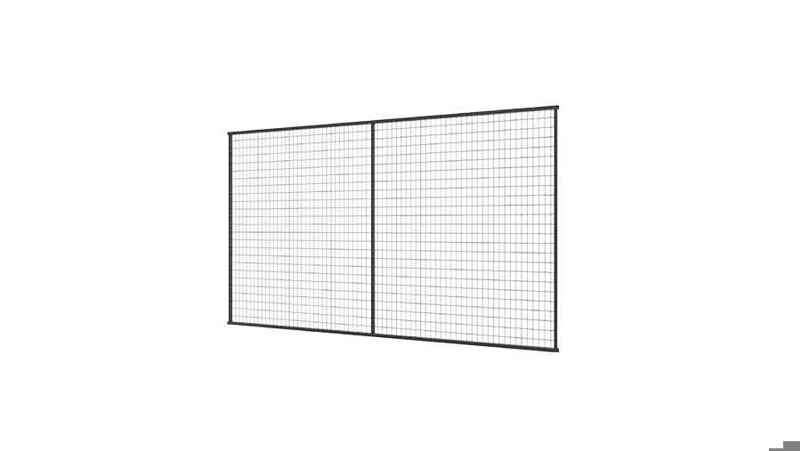

W322-130220 | 1300x2200 | 50x30 |
1
1
|
Hoogte 1900 mm
| CAD | Artikel | Hoogte x breedte (mm) | Maaswijdte | |
|---|---|---|---|---|
|
|
W322-190025 | 1900x250 | 50x30 |
|
|
|
W322-190040 | 1900x400 | 50x30 |
1
|
|
|
W322-190050 | 1900x500 | 50x30 |
|
|
|
W322-190060 | 1900x600 | 50x30 |
|
|
|
W322-190070 | 1900x700 | 50x30 |
|
|
|
W322-190080 | 1900x800 | 50x30 |
|
|
|
W322-190090 | 1900x900 | 50x30 |
|
|
|
W322-190100 | 1900x1000 | 50x30 |
|
|
|
W322-190110 | 1900x1100 | 50x30 |
|
|
|
W322-190120 | 1900x1200 | 50x30 |
|
|
|
W322-190130 | 1900x1300 | 50x30 |
|
|
|
W322-190140 | 1900x1400 | 50x30 |
|
|
|
W322-190150 | 1900x1500 | 50x30 |
|
Hoogte 2200 mm
| CAD | Artikel | Hoogte x breedte (mm) | Maaswijdte | |
|---|---|---|---|---|
|
|
W322-220025 | 2200x250 | 50x30 |
|
|
|
W322-220040 | 2200x400 | 50x30 |
|
|
|
W322-220050 | 2200x500 | 50x30 |
|
|
|
W322-220060 | 2200x600 | 50x30 |
|
|
|
W322-220070 | 2200x700 | 50x30 |
|
|
|
W322-220080 | 2200x800 | 50x30 |
|
|
|
W322-220090 | 2200x900 | 50x30 |
|
|
|
W322-220100 | 2200x1000 | 50x30 |
1
|
|
|
W322-220110 | 2200x1100 | 50x30 |
|
|
|
W322-220120 | 2200x1200 | 50x30 |
|
|
|
W322-220130 | 2200x1300 | 50x30 |
|
|
|
W322-220140 | 2200x1400 | 50x30 |
|
|
|

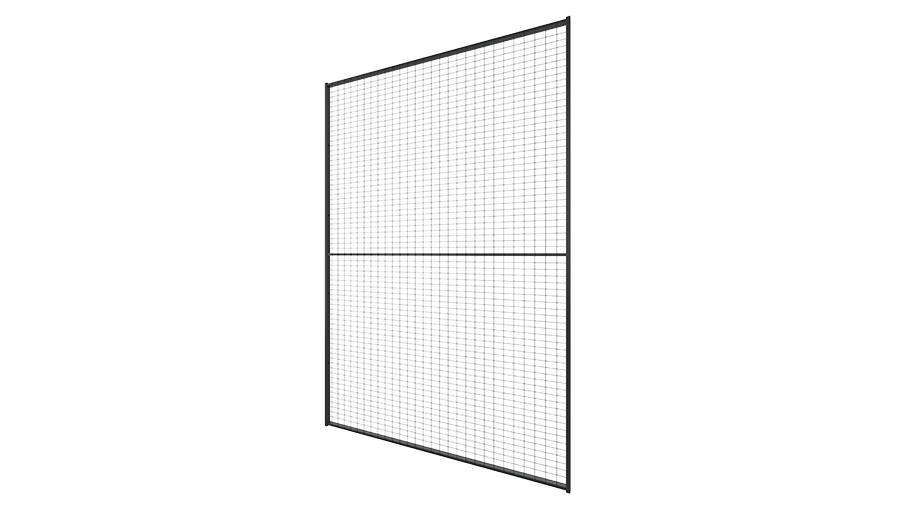

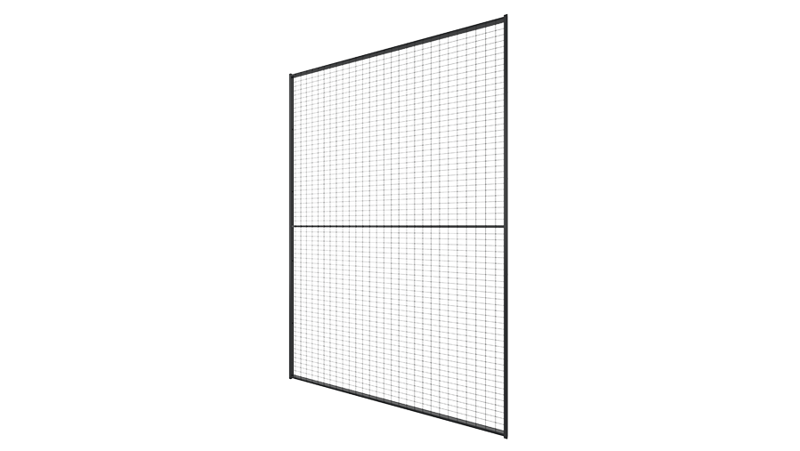

W322-220150 | 2200x1500 | 50x30 |
1
|
Hoogte 2400 mm
| CAD | Artikel | Hoogte x breedte (mm) | Maaswijdte | |
|---|---|---|---|---|
|
|
W322-240025 | 2400x250 | 50x30 |
|
|
|
W322-240040 | 2400x400 | 50x30 |
|
|
|
W322-240050 | 2400x500 | 50x30 |
|
|
|
W322-240060 | 2400x600 | 50x30 |
|
|
|
W322-240070 | 2400x700 | 50x30 |
|
|
|
W322-240080 | 2400x800 | 50x30 |
|
|
|
W322-240090 | 2400x900 | 50x30 |
|
|
|
W322-240100 | 2400x1000 | 50x30 |
|
|
|
W322-240110 | 2400x1100 | 50x30 |
|
|
|
W322-240120 | 2400x1200 | 50x30 |
|
|
|
W322-240130 | 2400x1300 | 50x30 |
|
|
|
W322-240140 | 2400x1400 | 50x30 |
|
|
|
W322-240150 | 2400x1500 | 50x30 |
|
X-Guard gaaspanelen zijn er in twee maten gaas; Premium 50x20 en Classic 50x30 mm. De veiligheidsafstand bepaalt de benodigde maaswijdte. De Classic 50x30 mesh vereist een minimale afstand van 200 mm terwijl de Premium 50x20 slechts 120 mm nodig heeft.
De Classic 50x30 is verkrijgbaar in vier hoogtes. Het 750 mm paneel wordt alleen gebruikt als uitbreidingspaneel naar de andere hoogtes. De panelen zijn er in dertien breedtes, met uitzondering van het paneel van 1300 mm, die in veertien breedtes. Alle panelen hebben een frame van 30x20 mm met in de fabriek bevestigde beugels om de montage te vergemakkelijken. Het gaas bestaat uit verticale draden van Ø 3 mm en horizontale draden van Ø 2,5 mm. De standaard paneelkleur is zwart (RAL 9011) maar aangepaste kleuren zijn op aanvraag verkrijgbaar.
