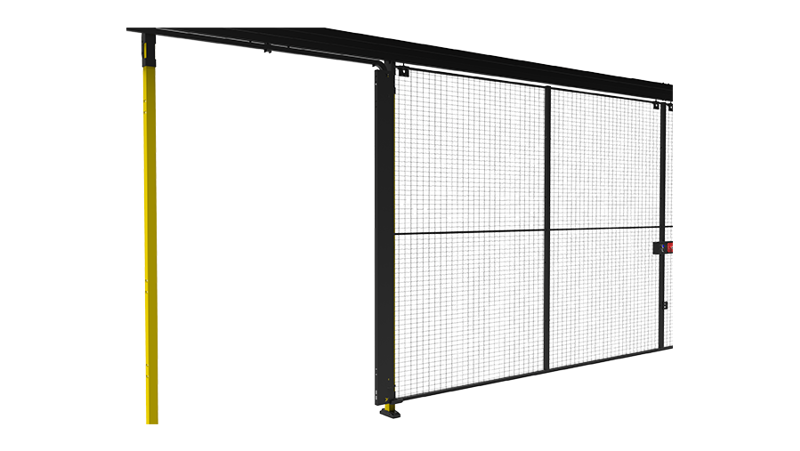

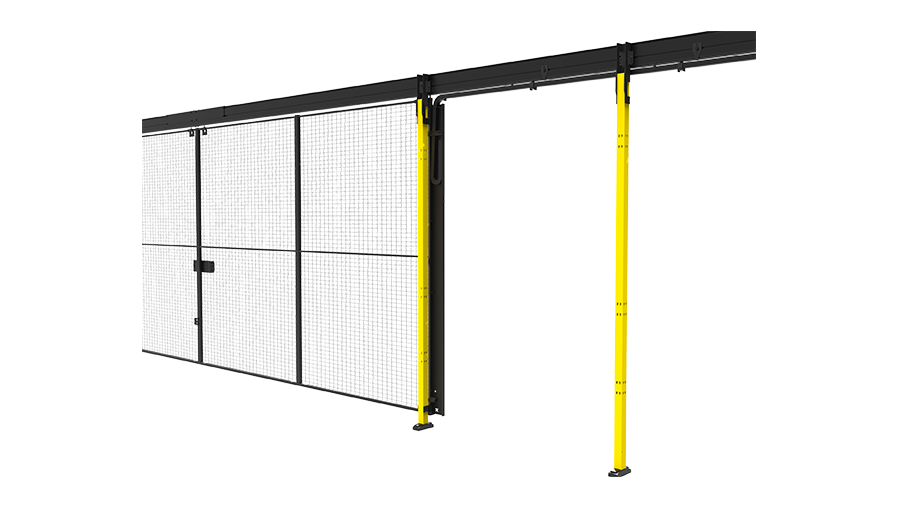

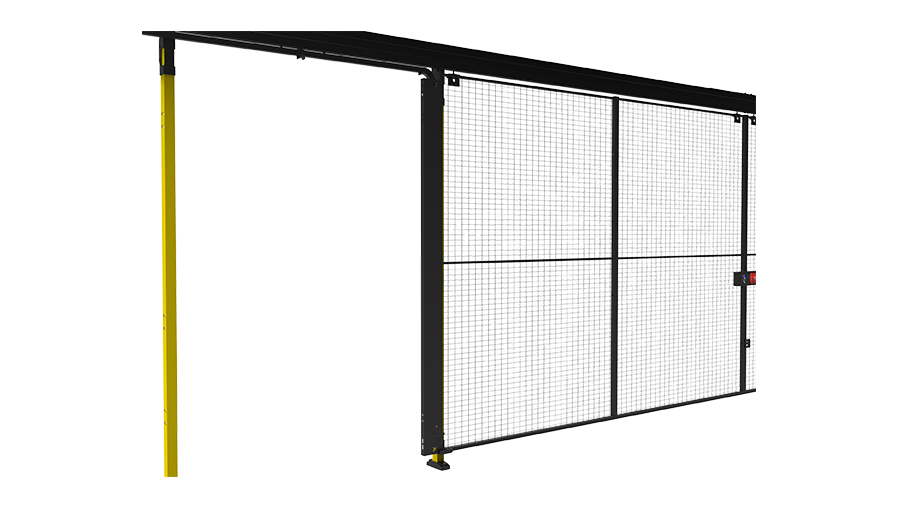

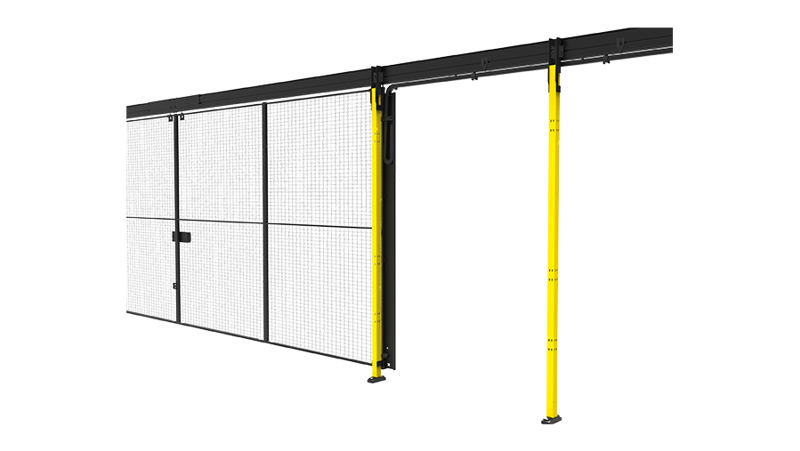

Flexibele kabelketting voor schuifdeuren

3D
Slimme en elegante oplossing voor schuifdeuren wanneer voeding nodig is op de beweegbare deur zelf. Bijvoorbeeld voor een deurvergrendelingsschakelaar. Speciaal ontworpen voor dubbele schuifdeuren die in het midden worden vergrendeld, met of zonder bovenrail, waar een vaste stijl om bekabeling t...
Lees meer
Vraag hier uw offerte aan

Modellen

  • Hoogte 2000 mm

    8 Artikelen
    CAD Artikel Omschrijving
    		T20-200-001 Kabelkettingset 8mm, schuifdeurH=2X00mm, 0-1000mm
    1
    		T20-200-002 Kabelkettingset 8mm, schuifdeurH=2X00mm, D3U1 1001-1400mm
    1
    		T20-200-003 Kabelkettingset 8mm, schuifdeur H=2X00mm, alu rail 1001-1500mm
    1
    		T20-200-004 Kabelkettingset 8mm, schuifdeurH=2X00mm, alu rail 1401-2200mm
    1
    		T20-200-005 Kabelkettingset 8mm, schuifdeur H=2X00mm, alu rail 2001-3100mm
    1
    		T20-200-006 Kabelkettingset 8mm, schuifdeur H=2X00mm, alu rail 3101-3600mm
    1
    		T20-200-007 Kabelkettingset 8mm, schuifdeur H=2X00mm, alu rail 2x1001-2x1500
    1
    		T20-200-008 Kabelkettingset 8mm, schuifdeurH=2X00mm, alu rail 3x1001-3x1500mm
    1

  • Hoogte 2300 mm

    8 Artikelen
    CAD Artikel Omschrijving
    		T20-230-001 Kabelkettingset 8mm, schuifdeur H=2X00mm, 0-1400mm
    1
    		T20-230-002 Kabelkettingset 8mm, schuifdeur H=2X00mm, D3U1 1001-1400mm
    1
    		T20-230-003 Kabelkettingset 8mm, schuifdeur H=2X00mm, alu rail 1001-1500mm
    1
    		T20-230-004 Kabelkettingset 8mm, schuifdeur H=2X00mm, alu rail 1401-2200mm
    1
    		T20-230-005 Kabelkettingset 8mm, schuifdeur H=2X00mm, alu rail 2001-3100mm
    1
    		T20-230-006 Kabelkettingset 8mm, schuifdeurH=2X00mm, alu rail 3101-3600mm
    1
    		T20-230-007 Kabelkettingset 8mm, schuifdeur H=2X00mm, alu rail 2x1001-2x1500
    1
    		T20-230-008 Kabelkettingset 8mm, schuifdeurH=2X00mm, alu rail 3x1001-3x1500mm
    1

  • Hoogte 2500 mm

    8 Artikelen
    CAD Artikel Omschrijving
    		T20-250-001 Kabelkettingset 8mm, schuifdeur H=2X00mm, 0-1400mm
    1
    		T20-250-002 Kabelkettingset 8mm, schuifdeurH=2X00mm, D3U1 1001-1400mm
    1
    		T20-250-003 Kabelkettingset 8mm, schuifdeurH=2X00mm, alu rail 1001-1500mm
    1
    		T20-250-004 Kabelkettingset 8mm, schuifdeur H=2X00mm, alu rail 1401-2200mm
    1
    		T20-250-005 Kabelkettingset 8mm, schuifdeurH=2X00mm, alu rail 2001-3100mm
    1
    		T20-250-006 Kabelkettingset 8mm, schuifdeur H=2X00mm, alu rail 3101-3600mm
    1
    		T20-250-007 Kabelkettingset 8mm, schuifdeurH=2X00mm, alu rail 2x1001-2x1500
    1
    		T20-250-008 Kabelkettingset 8mm, schuifdeurH=2X00mm, alu rail 3x1001-3x1500mm
    1

Downloads

Flexibele kabelketting voor schuifdeuren

Productinformatie

Technische specificaties

Slimme en elegante oplossing voor schuifdeuren wanneer voeding nodig is op de beweegbare deur zelf.

Bijvoorbeeld voor een deurvergrendelingsschakelaar. Speciaal ontworpen voor dubbele schuifdeuren die in het midden worden vergrendeld, met of zonder bovenrail, waar een vaste stijl om bekabeling te bevestigen ontbreekt. Er zijn aantal sets gemaakt, afhankelijk van de systeemhoogte, het type deur en de vereiste afmetingen van de opening. Zie de lijst met alle combinaties en artikelnr.

Beschikbaar voor systeemhoogten 2000, 2300 en 2500 mm (voor 2750 en 3055 mm, zie verder).

De maximale kabeldiameter is 8 mm.

Let op: wanneer er geen doorlopend paneel is naast de deur, leidt de set tot een verkleining van de max. deuropening met ten minste 182 mm.
